ТВЕРДЫЕ СПЛАВЫ: ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ

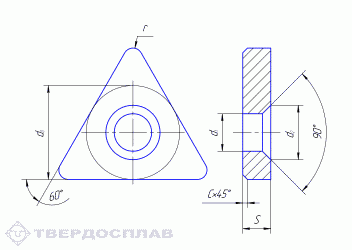

Опорная пластина трехгранной формы
 |
| цифровое | буквенно-цифровое | Длина режущей кромки L | d0 | s | r | d1 | d2 | c |
|---|---|---|---|---|---|---|---|---|
| 701-1103 | OTN-1103 | 11 | 6,1 | 3,18 | 0,8 | 2,26 | 5,1 | 0,5 |
| 701-1603 | OTN-1603 | 16,5 | 9,3 | 3,18 | 1,2 | 3,81 | 6,5 | 0,5 |
| 701-1604 | OTN-1604 | 16,5 | 9,3 | 4,76 | 0,8 | 3,81 | 6,5 | 0,8 |
| 701-2204 | OTN-2204 | 22 | 12,5 | 4,76 | 1,2 | 5,16 | 8 | 0,8 |
| 701-2704 | OTN-2704 | 27,5 | 15,6 | 4,76 | 1,6 | 6,35 | 9,2 | 0,8 |
