ТВЕРДЫЕ СПЛАВЫ: ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ

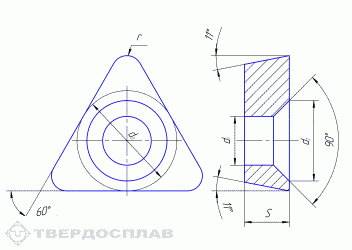

Опорная пластина трехгранной формы, с задним углом
 |
| цифровое | буквенно-цифровое | Длина режущей кромки L | d0 | s | r | d1 | d2 |
|---|---|---|---|---|---|---|---|
| 703-1102 | OTP-1102 | 11 | 4,9 | 2,26 | 0,8 | 2,26 | 4,2 |
| 703-1603 | OTP-1603 | 16,5 | 7,5 | 3,18 | 0,8 | 3,81 | 6,5 |
| 703-1604 | OTP-1604 | 16,5 | 8,1 | 4,76 | 0,8 | 3,81 | 6,5 |
| 703-2204 | OTP-2204 | 22 | 10,6 | 4,76 | 1,6 | 5,16 | 8,5 |
