ТВЕРДЫЕ СПЛАВЫ: ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ

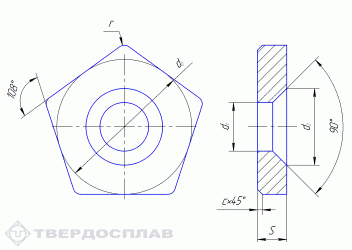

Опорная пластина пятигранной формы
 |
| цифровое | буквенно-цифровое | Для режущей кромки L | d0 | S | r | d1 | d2 | c |
|---|---|---|---|---|---|---|---|---|
| 751-0603 | OPN-0603 | 6,9 | 9,3 | 3,18 | 1,2 | 3,81 | 6,5 | 0,5 |
| 751-0903 | OPN-0903 | 9,2 | 12,5 | 3,18 | 1,2 | 5,16 | 8,5 | 0,5 |
| 751-1104 | OPN-1104 | 11,5 | 15,6 | 4,76 | 1,6 | 6,35 | 10,5 | 0,8 |
| 751-1304 | OPN-1304 | 13,8 | 18,8 | 4,76 | 2,0 | 7,93 | 12,5 | 0,8 |
| 751-1306 | OPN-1306 | 13,8 | 18,8 | 6,35 | 2,0 | 7,93 | 12,5 | 0,8 |
| 751-1604 | OPN-1604 | 16,1 | 22,0 | 4,76 | 1,2 | 7,93 | 12,5 | 0,8 |
