ТВЕРДЫЕ СПЛАВЫ: ИЗДЕЛИЯ БУРОВЫЕ И ГОРНЫЕ: ДЛЯ АРМИРОВАНИЯ ШАРОШЕЧНЫХ ДОЛОТ

Форма Г25 (ГОСТ 880-75)

Для армирования шарошечных долот

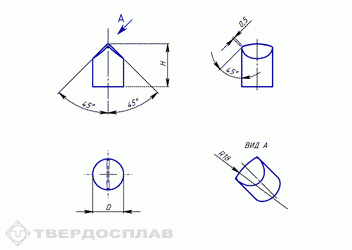

Обозначения и размеры:

Номер изделия	d, мм	H, мм	r, мм	Номер изделия	d, мм	H, мм	r, мм
Г2501	3,2	5	8	Г2529	11,2	12	22
Г2502	4,2	7	8	Г2530	11,2	11	22
Г2503	4,2	6	8	Г2531	11,2	10	22
Г2504	5,2	9	10	Г2532	12,3	18	24
Г2505	5,2	8	10	Г2533	12,3	17	24
Г2506	5,2	7	10	Г2534	12,3	16	24
Г2507	6,2	10	12	Г2535	12,3	15	24
Г2508	6,2	9	12	Г2536	12,3	14	24
Г2509	6,2	8	12	Г2537	13,3	19	26
Г2510	7,2	12	14	Г2538	13,3	18	26
Г2511	7,2	10	14	Г2539	13,3	17	26
Г2512	8,2	13	16	Г2540	13,3	16	26
Г2513	8,2	12	16	Г2541	13,3	15	26
Г2514	8,2	11	16	Г2542	14,3	21	28
Г2515	8,2	10	16	Г2543	14,3	20	28
Г2516	9,2	14	18	Г2544	14,3	18	28
Г2517	9,2	13	18	Г2545	14,3	17	28
Г2518	9,2	12	18	Г2546	14,3	16	28
Г2519	9,2	11	18	Г2547	15,3	22	30
Г2520	10,2	16	20	Г2548	15,3	21	30
Г2521	10,2	15	20	Г2549	15,3	20	30
Г2522	10,2	14	20	Г2550	15,3	19	30
Г2523	10,2	13	20	Г2551	15,3	18	30
Г2524	10,2	12	20	Г2552	16,3	24	32
Г2525	11,2	16	22	Г2553	16,3	22	32
Г2526	11,2	15	22	Г2554	16,3	20	32
Г2527	11,2	14	22	Г2555	16,3	19	32
Г2528	11,2	13	22	Г2556	16,3	18	32
