ТВЕРДЫЕ СПЛАВЫ: ИЗДЕЛИЯ ИЗНОСОСТОЙКИЕ: КЛАПАНЫ

83

83

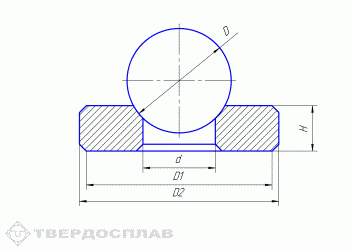

Обозначения и размеры:

Тип
D	15,88	19,05	23,83	28,58	31,75	34,93	42,88	57,15
H +0,510/-0,250	12,70	12,70	12,70	12,70	12,70	12,70	12,70	19,05
D1 +0,00/-0,410	19,48	22,66	28,22	33,81	36,09	41,43	48,79	74,93
D2 +0,00/-0,127	20,14	23,32	29,67	35,26	37,54	43,69	51,05	78,03
d +1,270/-1,270	11,68	13,97	17,02	20,96	24,38	26,92	33,27	43,18
