ТВЕРДЫЕ СПЛАВЫ: ПЛАСТИНЫ СМЕННЫЕ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
Для токарных проходных, расточных, автоматных резцов
 |

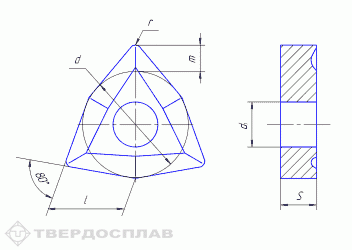

| цифровое | буквенно-цифровое | L | d | d1 | s | r | m |
|---|---|---|---|---|---|---|---|
| 02114-060304 | WNUM-060304 | 6.5 | 9.525 | 3.81 | 3.18 | 0.4 | 2.424 |
| 02114-060308 | WNUM-060308 | 6.5 | 9.525 | 3.81 | 3.18 | 0.8 | 2.202 |
| 02114-060404 | WNUM-060404 | 6.5 | 9.525 | 3.81 | 4.76 | 0.4 | 2.424 |
| 02114-080404 | WNUM-080404 | 8.7 | 12.700 | 5.16 | 4.76 | 0.4 | 3.306 |
| 02114-080408 | WNUM-080408 | 8.7 | 12.700 | 5.16 | 4.76 | 0.8 | 3.084 |
| 02114-100408 | WNUM-100408 | 10.8 | 15.875 | 6.35 | 4.76 | 0.8 | 3.966 |
| 02114-100412 | WNUM-100412 | 10.8 | 15.875 | 6.35 | 4.76 | 1.2 | 3.743 |
| 02114-100608 | WNUM-100608 | 10.8 | 15.875 | 6.35 | 6.35 | 0.8 | 3.966 |
| 02114-100612 | WNUM-100612 | 10.8 | 15.875 | 6.35 | 6.35 | 1.2 | 3.743 |
| 02114-120612 | WNUM-120612 | 12.8 | 19.050 | 7.93 | 6.35 | 1.2 | 4.625 |
