ТВЕРДЫЕ СПЛАВЫ: ПЛАСТИНЫ СМЕННЫЕ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ

ГОСТ 24248-80
03125 / SNMG

Для токарных проходных и расточных резцов

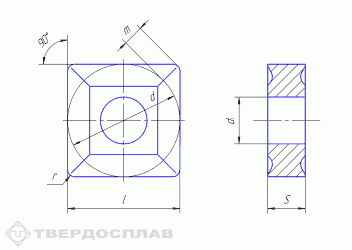

Обозначения и размеры:

цифровое буквенно-цифровое L=d s r m d1
03125-090304 SNMG-090304 9.525 3.18 0.4 1.808 3.81
03125-090308 SNMG-090308 9.525 3.18 0.8 1.644 3.81
03125-120404 SNMG-120404 12.700 4.76 0.4 2.465 5.16
03125-120408 SNMG-120408 12.700 4.76 0.8 2.301 5.16
03125-120412 SNMG-120412 12.700 4.76 1.2 2.137 5.16
03125-150412 SNMG-150412 15.875 4.76 1.2 2.795 6.35
03125-150416 SNMG-150416 15.875 4.76 1.6 2.630 6.35
03125-190612 SNMG-190612 19.050 6.35 1.2 3.452 7.93
03125-190616 SNMG-190616 19.050 6.35 1.6 3.288 7.93
03125-250716 SNMG-250716 25.400 7.93 1.6 4.598 9.12
03125-250724 SNMG-250724 25.400 7.93 2.4 4.274 9.12
