ТВЕРДЫЕ СПЛАВЫ: ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ

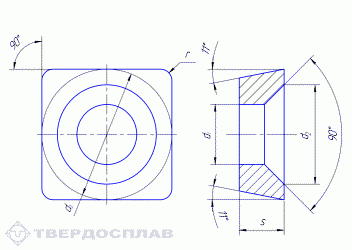

Опорная пластина квадратной формы с задним углом
 |
| цифровое | буквенно-цифровое | Длина режущей кромки L | d0 | s | r | d1 | d2 |
|---|---|---|---|---|---|---|---|
| 723-0903 | OSP-0903 | 9,5 | 8,1 | 3,18 | 0,8 | 3,81 | 6,5 |
| 723-1203 | OSP1203 | 12,7 | 11,3 | 3,18 | 0,8 | 5,16 | 8,5 |
| 723-1504 | OSP-1504 | 15,9 | 13,8 | 4,76 | 1,2 | 6,35 | 10,5 |
| 723-1904 | OSP-1904 | 19 | 17 | 4,76 | 0,8 | 7,93 | 12,5 |
| 723-1203-1 | OSP-1203-1 | 12,7 | 10,6 | 3,18 | 0,8 | 5,16 | 8,0 |
| 723-1204 | OSP-1204 | 12,7 | 11,3 | 4,76 | 0,8 | 5,16 | 8 |
| 723-2506 | OSP-2506 | 25,4 | 22,6 | 6,35 | 2,0 | 9,12 | 13,1 |
