ТВЕРДЫЕ СПЛАВЫ: ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ

19078-80
731 / OCN

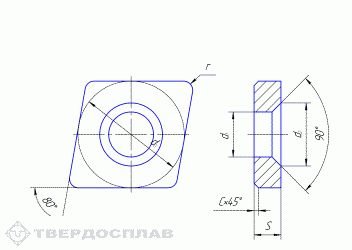

Опорная пластина ромбической формы с углом 80

Обозначения и размеры:

цифровое буквенно-цифровое Длина режущей кромки L d0 s r d1 d2 c
731-0803 OCN-0803 8,1 7,7 3,18 0,4 3,18 5,5 0,5
731-0903 OCN-0903 9,7 9,3 3,18 0,4 3,81 6,5 0,5
731-1203 OCN-1203 12,9 12,5 3,18 1,2 5,16 8,5 0,8
731-1204 OCN-1204 12,9 12,5 4,76 1,2 5,16 8,5 0,8
731-1604 OCN-1604 16,1 15,6 4,76 1,6 6,35 10,5 0,8
731-1904 OCN-1904 19,3 18,8 4,76 1,6 7,93 12,5 0,8
