ТВЕРДЫЕ СПЛАВЫ: ИЗДЕЛИЯ БУРОВЫЕ И ГОРНЫЕ: ДЛЯ АРМИРОВАНИЯ КОРОНОК

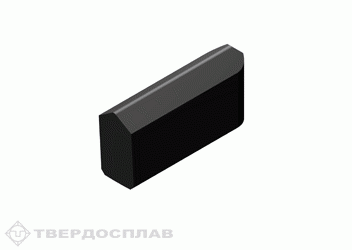

Форма Г13 (ГОСТ 880-75)

Для оснащения буровых коронок к погружным пневмоударникам

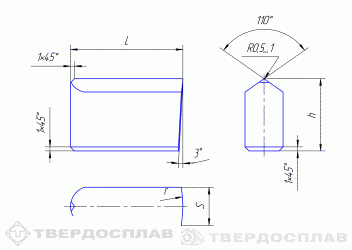

Обозначения и размеры:

Номер изделия	L (пред. откл. ±0,5)	h (пред. откл. -0,8)	s (пред. откл. +0,5)	R	r (пред. откл. ±1,0)
Г1301	28	18	9,5	5	52
Г1302	32	18	9,5	5	78
Г1303	49	18	9,5	5	78
Г1304	36	18	9,5	5	78
Г1305	40	18	9,5	5	64
Г1306	14	18	11,5	6	30
Г1307	16	18	11,5	6	30
Г1308	16	20	11,5	6	30
Г1309	20	20	11,5	6	30
Г1310	24	20	11,5	6	30
Г1311	23	24	13,5	7	62
Г1312	37	24	13,5	7	62
Г1313	26+0,5	20±0,4 (пред откл ±0,4)	11,5	6	30
