ТВЕРДЫЕ СПЛАВЫ: ИЗДЕЛИЯ ИЗНОСОСТОЙКИЕ: ГИДРОМОНИТОРНЫЕ НАСАДКИ

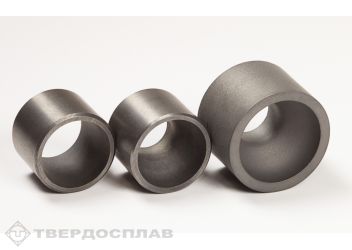

Гладкие под запрессовку

Гладкие под запрессовку

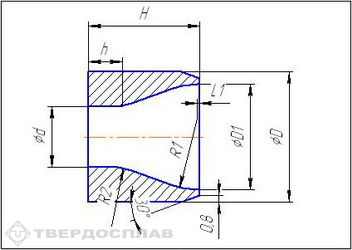

Обозначения и размеры:

Наименование	D-0.13	D1+/-0.2	H+0.25	L1	d.мм	5.6	6.4	7.1	7.9	8.7	9.5	10.3	11.1	11.9	12.7	14.3	15.9	17.5	19.1	20.6	22.2
			-0.5
H16	16.0	12.0	17.0	1.6	шифр	16/7	16/8	16/9	16/10	16/11	16/12	16/13	16/14
					а. град	16	15	14	12	10	8	6	3
					R1	6	6	7	8	9	9	10	10
					h	2.8	3.6	4.1	4.4	4.8	5.3	6.3	6.3
					R2	4	4	5	5	5	8	10	10
H20	20.0	16.0	17.5	1.6	шифр	20/7	20/8	20/9	20/10	20/11	20/12	20/13	20/14	20/15	20/16	20/18
					а. град	26	24	23	22	20	18	16	14	12	10	5
					R1	6	6	7	8	9	9	9	10	10	12	12
					h	2.8	2.9	2.9	3.2	3.3	3.5	3.8	3.9	4.3	4.5	4.7
					R2	4	4	5	5	5	5	5	6	6	8	8
H22	22.1	18.0	18.8	-	шифр	22/7	22/8	22/9	22/10	22/11	22/12	22/13	22/14	22/15	22/16	22/18	22/20
					а. град	26	25	25	25	24	23	20	18	16	14	9	5
					R1	8	8	10	10	12	12	12	12	12	12	12	12
					h	2.5	2.9	3.2	3.6	3.7	3.9	3.9	4.3	4.7	4.8	4.8	5.0
					R2	6	6	6	8	8	10	10	10	10	12	12	20
H26	26.9	22.6	19.0	-	шифр	26/7	26/8	26/9	26/10	26/11	26/12	26/13	26/14	26/15	26/16	26/18	26/20
					а. град	35	34	33	31	31	31	30	30	28	25	20	16
					R1	8	8	8	8	10	10	10	10	10	10	10	10
					h	2.5	2.7	2.9	2.9	3.0	3.1	3.5	3.7	4.0	4.0	4.1	4.5
					R2	6	6	6	6	6	8	8	10	10	10	10	10
H30	30.0	26.0	20.6	-	шифр		30/8	30/9	30/10	30/11	30/12	30/13	30/14	30/15	30/16	30/18	30/20	30/22	30/24	30/26	30/28
					а. град		35	35	35	35	35	35	35	35	35	29	24	22	16	12	8
					R1		9	9	10	10	10	10	11	13	13	13	13	16	16	16	19
					h		2.5	2.4	2.6	3.2	3.8	4.3	4.6	4.6	5.2	5.2	5.3	5.4	5.8	5.8	6.3
					R2		6	6	6	6	6	6	6	6	6	6	6	8	8	10	10
