ТВЕРДЫЕ СПЛАВЫ: ИЗДЕЛИЯ ИЗНОСОСТОЙКИЕ: ГИДРОМОНИТОРНЫЕ НАСАДКИ

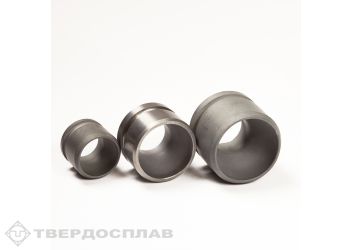

Гладкие с креплением под штифт

Гладкие с креплением под штифт

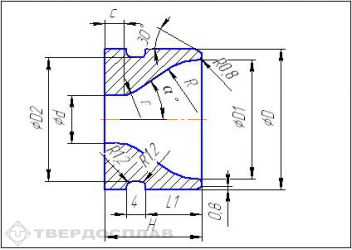

Обозначения и размеры:

	D-0.13	D1+0.2	H+0.25	L1	d+/-0.4	6.35	7.14	7.94	8.73	9.53	10.32	11.11	11.91	12.7	14.29	15.88	17.46	19.05	20.64	22.23
		-0.2	-0.5
1620-213-00	33.2	28.6	26.95	1.59		-8	-9	-10	-11	-12	-13	-14	-15	-16	-18	-20	-22	-24	-26	-28
					а. град	32	32	32	33	32	34	33	32	31	29	29	25	22	22	17
					R	12.7	12.7	15.88	15.88	15.88	15.88	19.05	19.05	19.05	19.05	19.05	19.05	19.05	19.05	19.05
					H	2.38	2.78	3.18	3.57	3.57	4.37	6.35	4.76	5.16	5.95	6.35	6.75	6.35	8.33	9.13
					r	6.35	6.35	6.35	6.35	6.35	9.53	9.53	6.35	6.35	6.35	9.53	6.35	9.53	9.53	9.53
1620-214-00	30	25.6	20.6			-8	-9	-10	-11	-12	-13	-14	-15	-16	-18	-20
					а. град	34	35	35	34	35	34	34	35	32	29	23
					R	9.5	9.5	11.1	11.1	11.1	11.1	12.7	12.7	12.7	12.7	12.7
					H	2.38	2.78	3.18	3.57	3.95	3.95	4.37	5.16	5.16	5.57	5.57
					r	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35
